保定皮尔杰克Piergiacomi PN5050-7 元件引脚成形钳价格与型号参数

  • 型号 类型 PN5050-7元件引脚成形钳
  • 制造商 品牌 皮尔杰克Piergiacomi
  • PDF规格说明书
  • 功能参数简介:意大利皮尔杰克Piergiacomi PN5050/7ESD成型钳用于把MOSFET/TO220元件三极管引脚弯折90度直角,且中间脚比两边短2.54mm,方便进行后续PCB插件操作,采用高碳钢材质,手工打磨,精度相对较高,轻巧坚硬。

  • PN5050-7 元件引脚成形钳
  • PN5050-7 元件引脚成形钳
  • PN5050-7 元件引脚成形钳
  • PN5050-7
  • PN5050-7
  • PN5050-7

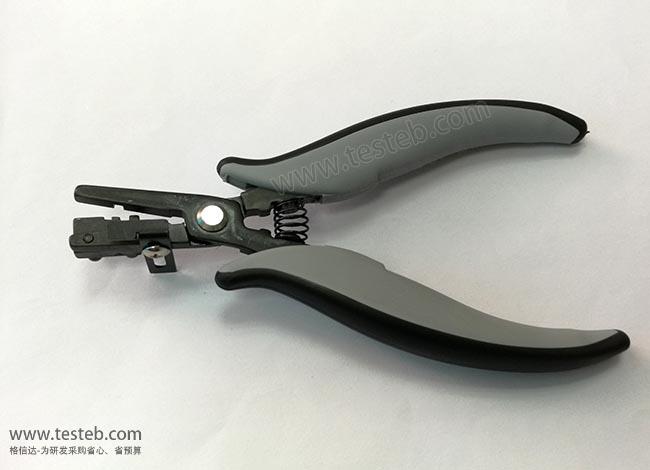

PN5050-7 元件引脚成形钳图片

拨打电话18823303057向河北保定皮尔杰克Piergiacomi代理销专线咨询PN5050-7 元件引脚成形钳价格及技术问题,也可以通过官网邮箱和QQ在线咨询等联系方式与我们沟通交流。QQ:2104028976QQ:2104028976

皮尔杰克PN5050/7ESD成型钳TO220折直角中间短2.54mm

意大利Piergiacomi皮尔杰克品牌专业制造精密手工具,采用高碳钢材质,手工打磨,精度相对较高,轻巧坚硬。Piergiacomi成型钳系列提供常见电子元器件引脚折弯效果,包括C型、L型、U形、K型以及90度直角成型、NMOS/PMOS元件引脚高低错位/长短成形剪切钳。PN-5050/7D成型钳用于把TO220元件引脚弯折90度直角,且中间脚比两边短2.54mm,方便进行后续PCB插件操作。每把MOSFET成型钳对应不同尺寸的整形效果,采用防静电人体工程学设计手柄。



PIERGIACOMI皮尔杰克TO元件三极管引脚成型钳型号

PN-5050D:把TO220元件中心引脚折直角并比两边高出3.81mm

PN-5050/3D成型钳:把TO220、TO247元件中心引脚折弯成突起5.08mm

PN-5050/14D:对TO220元件中心引脚整型高出3.0mm的折弯工具钳

PN-5050/15D折弯钳:对TO220元件中心引脚进行折弯突起,脚距2.54mm

PN-5050/4D:对T0220、T0247元件边缘引脚成型脚距5.08mm

PN 5050/6D成形钳:对TO220元件一次性将引脚弯折90度,中心引脚比边缘引脚长2.54mm…

PN 5050/7 ESD成型钳:把TO220三极管引脚折弯90度直角,中心引脚比两边短2.54mm…

PN-5050/17D折弯钳:把TO220元件引脚折弯90度直角,且中间脚比两边引脚突出长度3.8mm

PN-5050/10D:对T0220、T0247元件边缘引脚成型脚距2.54mm

PN-5050/16D:对T0220、T0247元件边缘引脚成型脚距3.81mm

PN-5050/38D:对T0220五引脚元件1-3-5引脚成型脚距3.0mm

PN-5050/54D:对T0220五引脚元件1-3-5引脚成型脚距2.54mm

PN-5050/36D:对T0220五引脚元件2-4引脚成型脚距3.0mm

PN-5050/53D:对T0220五引脚元件2-4引脚成型脚距2.54mm

PN-5050/47D:把7引脚TO220元件管脚一次性全部弯折90度角,且2、4、6脚比1、3、5、7短2.5mm

TO系列元件引脚成型钳说明书http://www.testeb.com/download/201711/Piergiacomi_TO220_Chengxingqian.pdf



意大利Piergiacomi成型钳型号规格表

型号 适用元件 成型规格 适用直径/线规/剪切力度
PNR-30 K型钳 C型元件,
电阻电容等
钳头弯45°,用于将电阻二极管引脚打K脚 Φ1.02mm,18awg,3.0kg
PNG-5000 电容、电阻、
二极管引脚等
距离2.8mm,O型弧直径3.5mm Φ1.02mm,18awg,3.0kg
PNR-5000 电容、电阻、
二极管引脚等
成型位置与元件本体距离,即架高3~16mm可调,
带剪切,保留3mm引脚长度
Φ1.02mm,18awg,3.0kg
PTR-30C/5成型钳 电阻电容C型/K脚 架高4.5mm,剪切后引脚留长4.0mm Φ1.30mm,16awg,5.5kg
U型折弯,本体两端打直角90度(C形)
PPR-5001D 电阻等元件 元件引脚U型成型,宽10.16mm即1cm Φ0.6~0.8mm,3.0kg
PPR-5002D 电阻等元件 元件引脚U型成型,宽12.70mm,即1.2厘米 Φ0.6~0.8mm,3.0kg
PPR-5003D 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,3.0kg
PN-5050系列TO元件成型钳——用于TO元件三极管、五级管、7引脚,MOSFET-NMOS/PMOS管脚整型,具体选型请联系咨询
PN-5050 TO220元件 中间引脚前踢3.81mm Φ1.3mm,16awg,3.0kg
PN-5050/3 ESD TO220、TO247 中心引脚突高5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/04 TO220、TO247 两边引脚弯折90度,贴装高度5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/10成型钳 TO220元件 三极管两边引脚贴装折弯,高度2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/36 TO220 5引脚 五极管2-4引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/38 TO220 5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/6 ESD TO220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg
PN5050/7D成型钳 TO220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/21 TO220 5引脚 5极管引脚折弯90度直角,1-3-5比2-4少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/25 TO092元件 中间引脚突起,脚距1.27mm Φ1.3mm,16awg,3.0kg
PN-5050/49 TO092元件 使中间引脚折弯,比两个边脚高出2.54mm Φ1.3mm,16awg,3.0kg
PN 5040/7 ESD直角成型 TO元件MOSFET TO220元件弯成90°直角成型,成型位置距离本体>5mm Φ1.3mm,16awg,3.0kg
PNI 5000D整形钳 扁平IC芯片引脚 管脚整形,2次弯折90度直角,一边整排弯成台阶状 Φ0.80mm,20awg,3.0kg
成型剪切钳
PTR 30L成型钳 电阻/二极管 元件引脚成L型成形,并剪切保留2.54mm Φ1.02mm,18awg,3.0kg
PNI 5015剪切钳 TO元件三极管 把NMOS/PMOS引脚剪短,可调整保留长度1.5mm~10mm 0.64mm,22号线规, 5kg
TP 30 ESD 电阻、二极管 剪切PCB引脚,并保留一小段向外侧弯曲压平 Φ1.02mm,18awg,3.0kg
TP 5000/15弯切钳 电阻、二极管 线路板引脚向外折弯30°角,末端剪切并保留1.5mm Φ1.02mm,18awg,3.0kg
TS 30 D压切钳 电阻、二极管 将PCB板引脚剪切并压扁,扁平紧贴在线路板上 Φ1.02mm,18awg,9.0kg

皮尔杰克成型钳选型文档http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
