保定固纬GWINSTEK GVT427B 指针式万用表价格与型号参数

  • 型号 类型 GVT427B指针式万用表
  • 制造商 品牌 固纬GWINSTEK
  • PDF规格说明书
  • 功能参数简介:固纬GVT-427B交流毫伏表具有双通道,频率测量范围10Hz ~ 1MHz,是用来测量正弦电压的交流电压表,主要用于测量毫伏级以下的毫伏、微伏交流电压。

  • GVT427B 指针式万用表
  • GVT427B

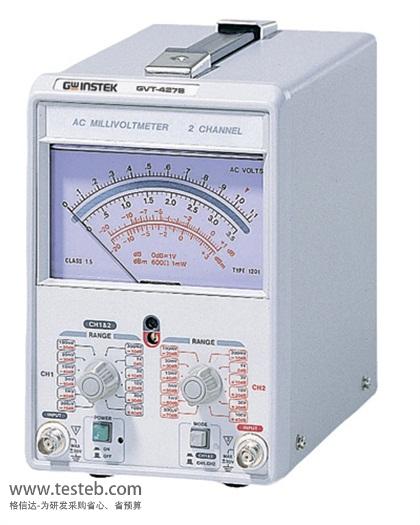

GVT427B 指针式万用表图片

拨打电话18823303057向河北保定固纬GWINSTEK代理销专线咨询GVT427B 指针式万用表价格及技术问题,也可以通过官网邮箱和QQ在线咨询等联系方式与我们沟通交流。QQ:2104028976QQ:2104028976

固纬毫伏表 GVT-427B 300uV~100V交流毫伏表

一般万用表的交流电压档只能测量1伏以上的交流电压,而且测量交流电压的频率一般不超过1千赫。固纬GVT-427B毫伏表测量的最小量程是10毫伏,测量电压的频率可以由50赫到100千赫,是测量音频放大电路必备的仪表之一。



固纬GVT427B毫伏表使用三个普通晶体管、一块100微安表头和一些其他元件,电路简单,制作容易。被测信号电压从接线柱输入到毫伏表中,10毫伏档不经衰减直接输入,也就是毫伏表的最高灵敏度是10毫伏。R19是为提高输入阻抗而设置的。D1、D2是为防止输入电压过大,使BGl的召B~E结被击穿而设置的。BG1~BG3组成三级阻容耦合音频放大器。由BG2集电极经过C5、R29、W到BGl发射极引入的负反馈有稳定增益、减小放大器失真的作用,调整W可以调整毫伏表的灵敏度。



GVT-427B双通道交流毫伏表技术参数

GVT427B毫伏表输入
电压范围 300μV ~ 100V 满刻度     12 档
分贝范围 -70db ~ +40db     12 档
准确度 +3% 满刻度
操作模式 通道 1 与 通道 2 独立分开,或以通道 1 同步
频率响应 20Hz ~ 100kHz+3%, 10Hz ~ 1MHz+10% (参考值1 kHz)
阻抗 1MΩ, 约 40pF
GVT-427B毫伏表输出
准位 满刻度时,约 0.1Vrms
失真 小于 2%
使用电源 交流 115V/230V±10%, 50/60Hz
附件 电源线 x 1, 操作手册 x 1, 测试线 x 2
尺寸&重量 142(宽) × 210(高) × 235(长) mm,约 2.8 公斤
